三、常见电力设备:

       （一）发电设备

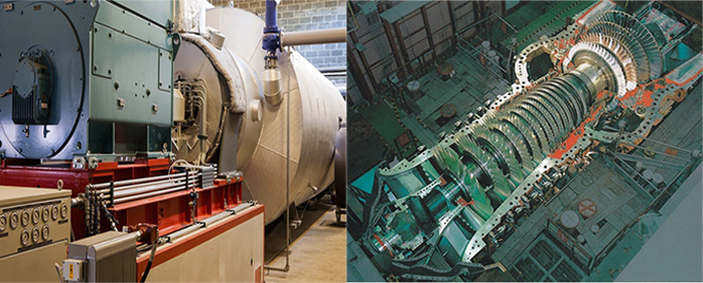

电站锅炉与蒸汽轮机

       1. 电站锅炉：是利用燃料燃烧释放的热能或其他热能将工质水或其他流体加热到一定参数的设备，产生的高温高压蒸汽用于驱动蒸汽轮机。

       2. 蒸汽轮机：通过蒸汽推动叶轮旋转，将蒸汽的热能转化为机械能，再带动发电机发电。

       3. 水轮机：利用水流的能量推动转轮旋转，将水的势能和动能转化为机械能，进而带动发电机发电，常见于水电站。

       4. 发电机：是将其他形式的能源转化为电能的设备，常见的有火力发电机、水力发电机、风力发电机、太阳能发电机等。

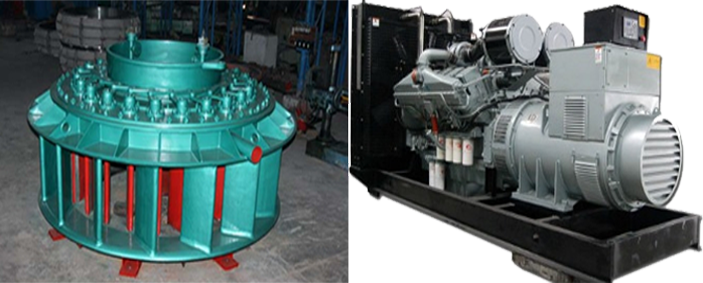

水轮机与发电机

       （二）供电设备

       1. 输电线路：用于将发电厂产生的电能传输到变电站或用户端，根据电压等级可分为高压输电线路、超高压输电线路和特高压输电线路等。

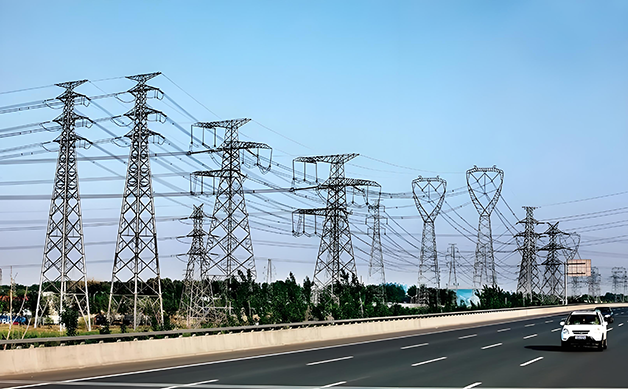

输电设施

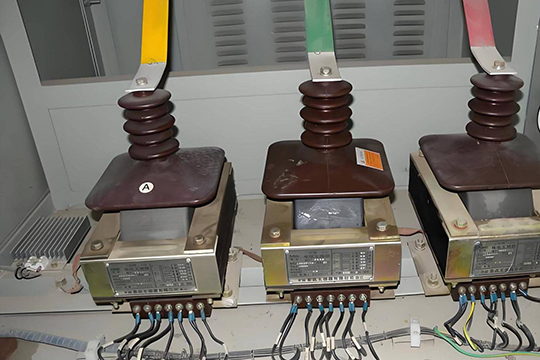

       2. 互感器：包括电压互感器和电流互感器，用于测量电路中的电压和电流，为测量仪表、继电保护装置等提供信号。

       3. 接触器：是一种用于远距离频繁地接通和断开交直流主电路及大容量控制电路的电器，主要用于控制电动机、电焊机、电容器组等设备。

附一、变电站建设

       “变电站”是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施。它主要由变压器、母线、开关设备、互感器、继电保护装置、电容器及其他电气设备等组成。而变电站建设是一项复杂的系统性工程，需要严格遵循相关的标准和规范，确保建设质量和安全，以满足电力系统稳定运行和供电可靠性的要求。

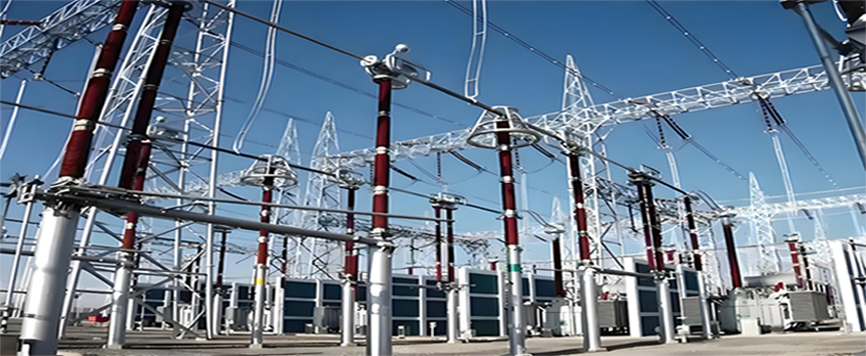

变电站建设

       （一）前期规划与选址

       1. 规划：根据地区电力发展需求和电网规划，确定变电站的电压等级、容量、出线回路数等主要参数。同时，考虑变电站与周边电源点、负荷中心的连接方式，以及对整个电网的影响。

       2. 选址：选择地质稳定、地势较高、不易受洪水等自然灾害影响的区域。要考虑交通便利，便于设备运输和施工车辆进出。同时，应尽量远离居民区、学校、医院等环境敏感区域，减少电磁辐射和噪音对周边居民的影响。此外，还需考虑与城市规划的协调性，避免在城市发展的预留用地或重要景观区域建设变电站。

       （二）设计阶段

       1. 电气设计：包括主接线设计、短路电流计算、设备选型等。主接线设计要满足可靠性、灵活性和经济性的要求，根据变电站的功能和负荷特点选择合适的接线方式，如单母线分段、双母线等。通过短路电流计算来确定电气设备的额定参数，确保设备在短路故障时能够安全可靠地运行。然后，根据计算结果和运行要求选择变压器、开关设备、母线、互感器等电气设备。

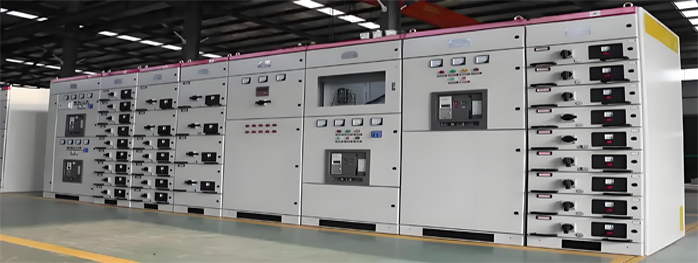

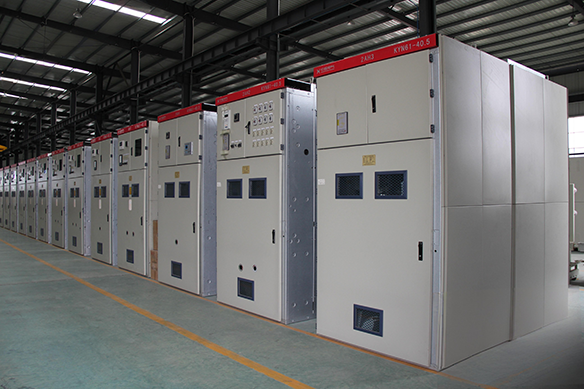

高压开关成套设备

       2. 土建设计：根据电气设备的布置要求和现场地形条件，进行变电站的总平面布置设计，合理划分生产区、生活区和辅助区。对建筑物、构筑物进行结构设计，确保其能够承受设备重量、地震力等荷载。同时，进行给排水、通风、消防等附属设施的设计，满足变电站的运行和安全要求。

       （三）施工过程

       1. 基础施工：首先进行场地平整和基础开挖，根据设计要求浇筑设备基础、构支架基础等。在基础施工过程中，要严格控制基础的尺寸、标高和混凝土的浇筑质量，确保基础的稳定性和可靠性。

       2. 电气设备安装：在基础施工完成后，进行电气设备的安装。按照设备安装说明书和施工规范，依次安装变压器、开关设备、母线、互感器等设备，并进行设备之间的连接和调试。在安装过程中，要注意设备的安装精度和连接质量，确保设备能够正常运行。

       3. 线路架设：进行变电站进出线线路的架设，包括架空线路和电缆线路。架空线路要注意杆塔的组立、导线的架设和弧垂的调整；电缆线路要注意电缆的敷设、接头制作和电缆终端的安装。同时，要做好线路的防雷、接地等安全措施。

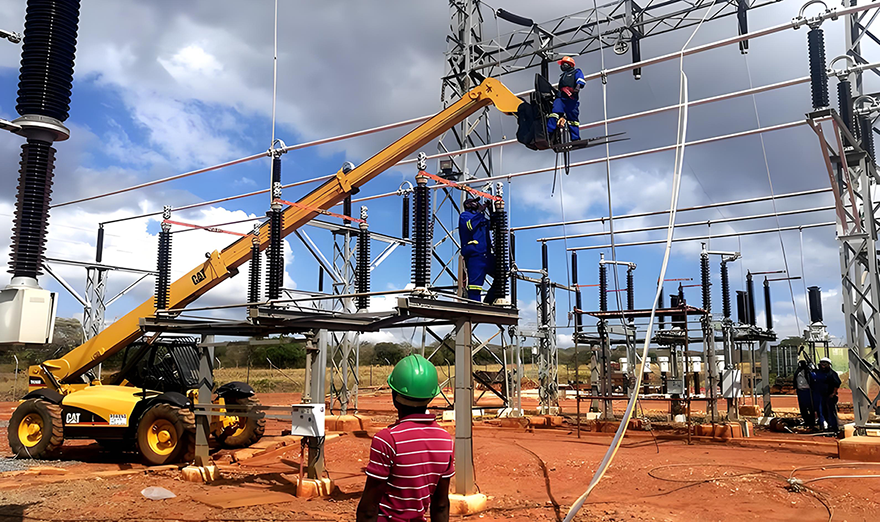

线路架设

       4. 土建工程施工：同步进行变电站的建筑物、构筑物施工，包括主控楼、配电室、电容器室等房屋的建设，以及围墙、大门、道路等附属设施的施工。要确保建筑物的施工质量和外观美观，满足变电站的运行和管理要求。

       （四）调试与验收阶段

       1. 调试：在设备安装完成后，进行系统调试，包括电气设备的单体调试、分系统调试和整体调试。通过调试检查设备的性能是否符合设计要求，系统的运行是否稳定可靠，发现并解决设备安装和系统连接中存在的问题。

       2. 验收：调试完成后，组织相关部门和专家进行验收，包括土建工程验收、电气设备验收、系统功能验收等。验收过程中要严格按照相关标准和规范进行检查和测试，对发现的问题及时整改，确保变电站的建设质量和安全性能符合要求。验收合格后，变电站方可投入运行。

附二、变压器维修厂建设

       （一）前期规划与选址

       1. 市场调研：了解当地及周边地区变压器维修市场的需求、竞争状况以及未来发展趋势，包括各类变压器的数量、电压等级、使用年限、故障频率等，确定维修厂的市场定位和服务范围。

       2. 确定规模：根据市场调研结果，结合资金和场地等条件，确定维修厂的规模，包括维修车间的面积、设备配置、人员数量等。例如，小型维修厂可能主要针对低压变压器，而大型维修厂则需要具备高压、超高压变压器的维修能力，相应地需要更大的场地和更先进的设备。

       3. 选址：

       交通便利：便于变压器的运输和设备、材料的进出，最好靠近公路或铁路货运站。

       靠近市场：尽量靠近变压器使用单位集中的区域，以减少运输成本和响应时间。

       环境适宜：选择地势较高、干燥、通风良好的地方，避开易燃易爆场所和人员密集区域，同时要考虑周边环境的发展规划，避免未来可能的干扰和拆迁。

       4. 布局设计：根据维修流程和设备配置，合理规划维修车间、配件仓库、办公区域、试验场地等功能区域。维修车间要足够宽敞，满足不同规格变压器的拆卸、组装和维修操作要求；试验场地要具备良好的电磁环境，以保证试验数据的准确性。

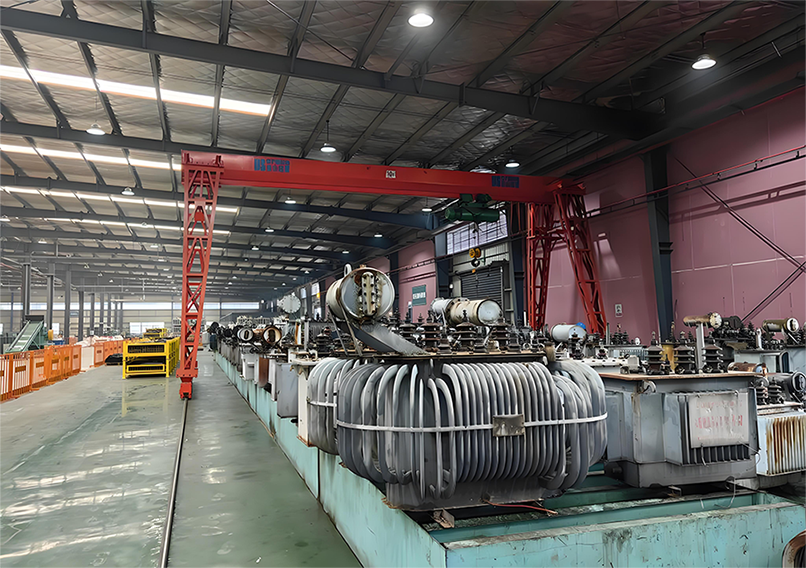

变压器维修厂

       （二）资金预算

       1. 建设成本：包括土地购置或租赁费用、厂房建设或装修费用。如果是新建厂房，需考虑建筑结构、面积、消防等方面的要求；若是租赁厂房，要根据维修厂的规模和需求选择合适的场地，并进行必要的装修和改造。

       2. 设备采购：如试验变压器、兆欧表、变比测试仪、绕组变形测试仪等检测设备，以及起重机、电焊机、绕线机等维修工具和设备。

       3. 人员成本：涵盖招聘、培训以及工资福利等方面的支出。根据维修厂的规模和业务范围，招聘具有专业技能的电工、电气工程师、技术工人等，同时安排新员工入职培训和定期的技能提升培训。

       4. 运营资金：预留一定的运营资金，用于采购日常维修所需的备品备件、支付水电费、办公费用等，以及应对可能的资金周转问题。

       （三）设备与技术

       1. 设备选型：根据维修厂的服务范围和技术要求，选择合适的检测、维修设备和工具。设备应具备高精度、可靠性和安全性，同时要考虑设备的性价比和售后服务。

       2. 维修设备：配备专业的变压器维修设备，如起重设备（行车、吊车等）、绕线设备、干燥设备、真空滤油机、电气试验设备（如耐压测试仪、变比测试仪、绕组直流电阻测试仪等）。

       3. 工具仪器：准备各种专用工具，如扳手、螺丝刀、电动工具、液压工具等，以及检测仪器，如红外线热成像仪、超声波检测仪等，用于故障检测和维修质量检验。

       4. 技术支持：可以与变压器生产厂家、科研机构或专业技术团队合作，获取技术支持和培训，提高维修厂的技术水平和解决复杂问题的能力。此外，还应建立完善的技术资料档案，收集变压器的相关技术图纸、维修手册、标准规范等，为维修工作提供参考。

       （四）配件供应与管理

       1. 配件储备：建立完善的配件库存管理系统，储备常用的变压器配件，如绕组、铁芯、绝缘材料、分接开关、套管等，以缩短维修周期。同时，与多家配件供应商建立长期合作关系，确保在需要时能够及时获取特殊或定制的配件。

       2. 质量控制：对采购的配件进行严格的质量检验，确保其符合变压器的技术要求和质量标准。建立配件质量追溯体系，对出现质量问题的配件能够及时追溯和处理。

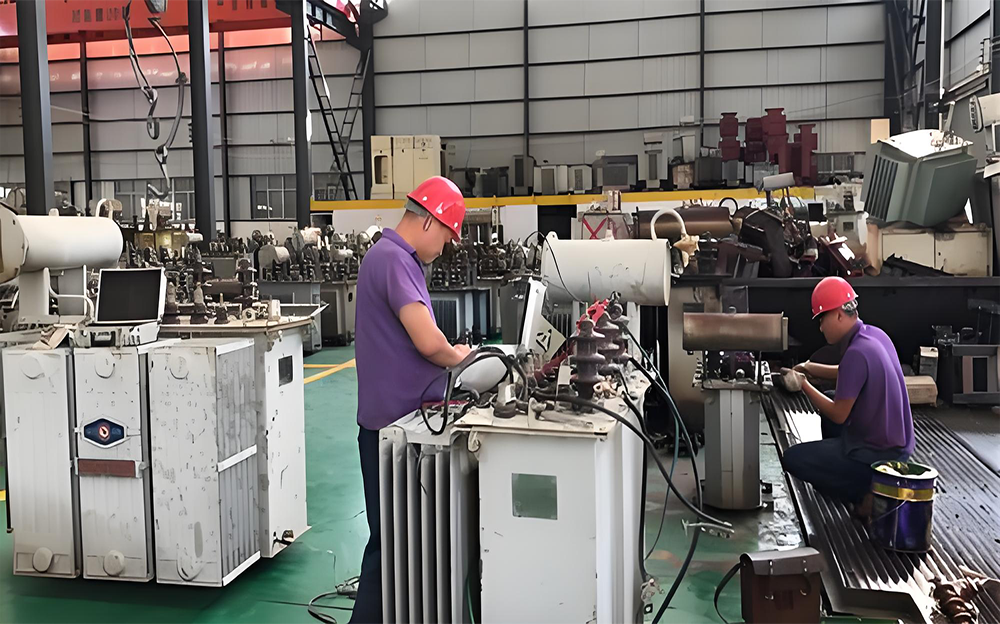

变压器检修

       （五）人员招聘与培训

       1. 人员招聘：一方面，招聘变压器维修经验丰富的工程师和技术工人，涵盖电气工程师、机械工程师、电工、绕组绕制工、试验员等岗位。这些技术人员需熟悉变压器的工作原理、结构特点和维修工艺，并且要具备相关的资格证书和工作经验，例如高压电工作业证、电气设备安装调试工证书等。另一方面，招聘部分管理人员和后勤人员，负责维修厂的日常运营和管理工作。

       2. 员工培训：定期组织员工参加专业技能培训，学习最新的维修技术和工艺标准，同时进行技能考核，确保员工具备良好的业务水平和操作技能。

       （六）安全管理与环保措施

       1. 安全管理：制定严格的安全管理制度，加强员工的安全培训，提高安全意识。在维修车间和试验场地设置安全警示标志，配备必要的安全防护设备和消防器材，确保维修过程中的人员和设备安全。

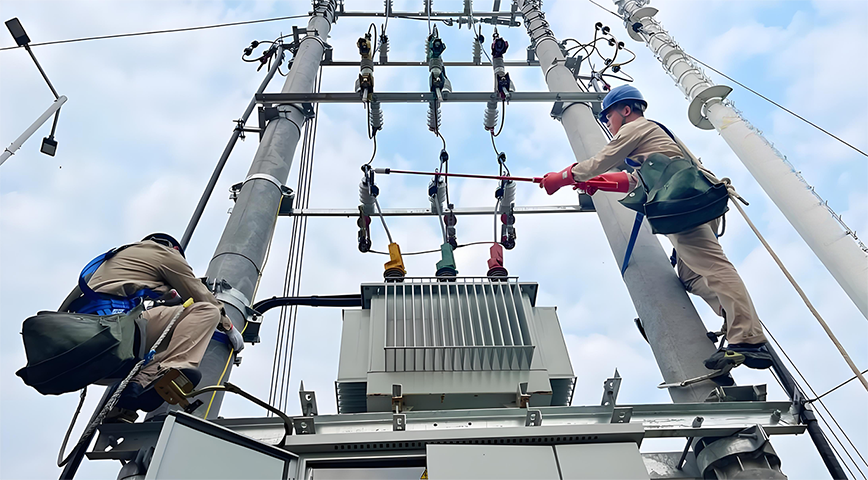

线路检修

       2. 环保措施：采取有效的环保措施，减少维修过程中的废弃物排放和环境污染。例如，对废油、废旧绝缘材料等进行分类回收和处理，防止污染土壤和水源；合理控制维修过程中的噪声和粉尘排放，保护周边环境和居民的生活质量。

       （七）质量管理、认证资质与售后

       1. 质量管理：建立完善的质量管理体系，制定维修工艺流程、质量控制标准和检验规范。对维修过程进行严格的质量控制和检验。维修后的变压器应经过严格的测试和试验，确保各项性能指标符合相关国家标准、行业规范和客户要求。

       2. 认证与资质：积极申请相关的质量管理体系认证，如ISO 9001质量管理体系认证，以及电力行业的资质认证，如承装（修、试）电力设施许可证等，以提高维修厂的市场竞争力和信誉度。

       3. 售后服务：建立售后服务团队，及时响应客户的售后需求，提供维修后的质保服务和技术支持。定期回访客户，了解客户对维修服务的满意度和意见建议，不断改进服务质量。
